Çin istehsalı olan yüksək təmizlikli kalsium metalını endirimlə satın alın. Harvest Enterprise Çində Yüksək Təmizlikli Kalsium Metal istehsalçısı və təchizatçısıdır. Kalsium Metal metal kalsiumun əsas məqsədi metal kalsium hissəciklərinə emal etmək və sonra kalsium dəmir məftil və ya təmiz kalsium məftil etməkdir. polad. Onun rolu ərimiş poladın kükürddən təmizlənməsi və deoksidləşdirilməsi və axıcılığını artırmaq və ümumiyyətlə yüksək keyfiyyətli polad istehsalı üçün istifadə olunan ərimiş poladda daxilolmaların sürətlə artmasına kömək etməkdir. Metal kalsium susuz spirt istehsalında susuzlaşdırıcı vasitə kimi istifadə olunur və neft sənayesində kükürddən təmizləyici kimi istifadə olunur, metallurgiya sənayesində deoksidləşmə və ya kükürddən təmizləmək üçün istifadə olunur. Bununla belə, kalsium birləşmələri xüsusilə tikinti sənayesində olduqca geniş tətbiqlərə malikdir.
Çin istehsalı olan yüksək təmizlikli kalsium metalsız nümunəsini endirimlə alın. Harvest Enterprise, Çində Yüksək Saflıqda Kalsium Metal istehsalçısı və təchizatçısıdır.
Birinci hissə: Necə etmək olar
1. Ümumi olaraq kalsine ağ kimi tanınan mərmər (CaCO3) tez əhəng (CaO) halına salınması;
2. Sönməmiş əhəngi (CaO) alüminium tozu (AL) ilə sürətlə qarışdırın və təxminən 4 sm uzunluqda düz toplar hazırlamaq üçün top pres maşınından istifadə edin;
3. Yastı topu 1200 dərəcə yüksək temperaturla reduksiya çəninə qoyun və sonra reduksiya çənini boşaltın;
4. Alüminium tozu və sönməmiş əhəng vakuum və yüksək temperatur şəraitində alüminium oksidi və metal kalsium buxarı istehsal etmək üçün yerdəyişmə reaksiyasına məruz qalmışdır;

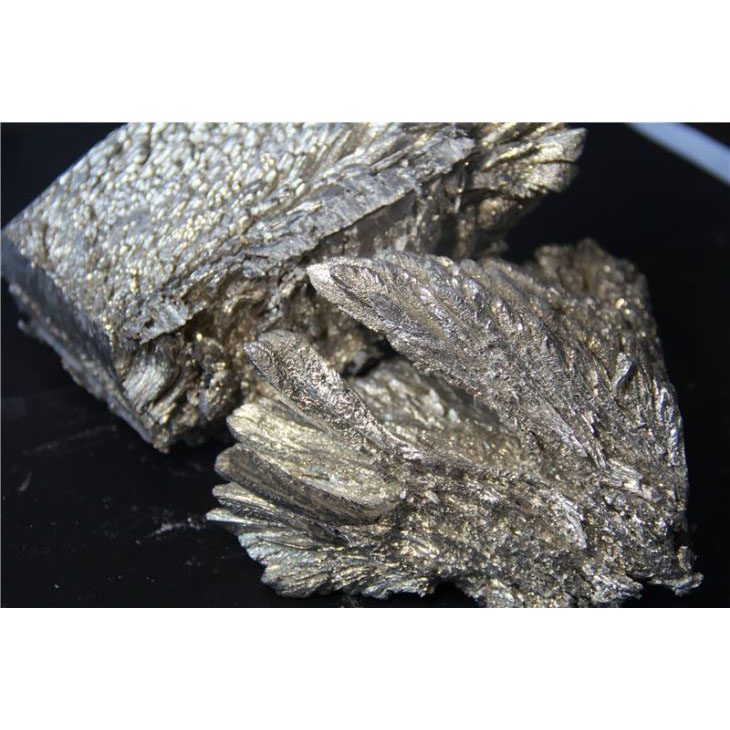

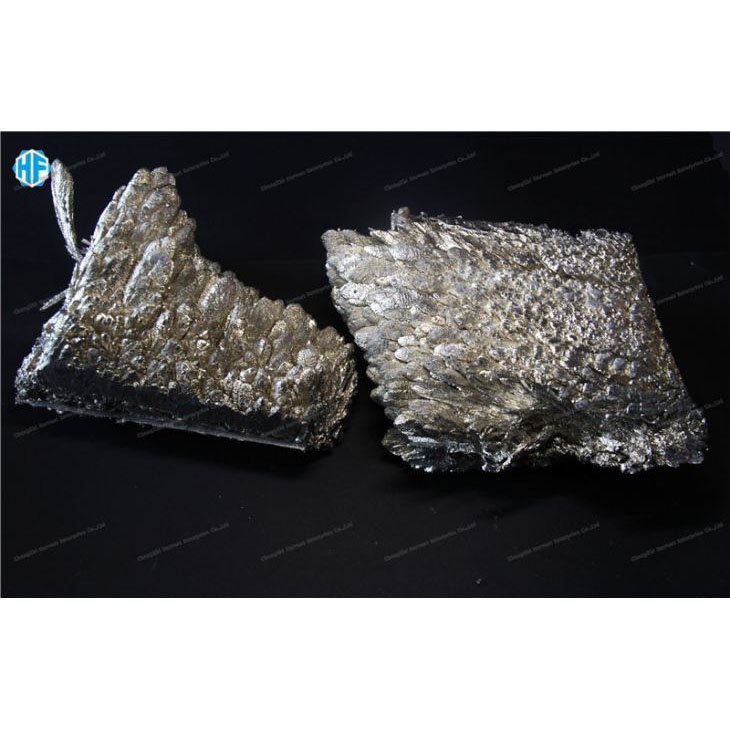

5. Metal kalsium buxarı reduksiya çəninin su ilə soyudulmuş hissəsində kondensasiya olunur və metal kalsium kristallarını əmələ gətirir;
6. Soyuduqdan sonra metal kalsium kristalları metal kalsium hissəcikləri və metal kalsium tozu kimi tələb olunan spesifikasiyaların metal kalsium məhsullarına emal edilə bilər.
İkinci hissə: Necə əldə etmək olar
Ümumiyyətlə, Yüksək Saflıqda Kalsium Metalını əldə etməyin üç üsulu var. Reduksiya üsulu, elektrolitik üsul və kalsiumun təmizlənməsi

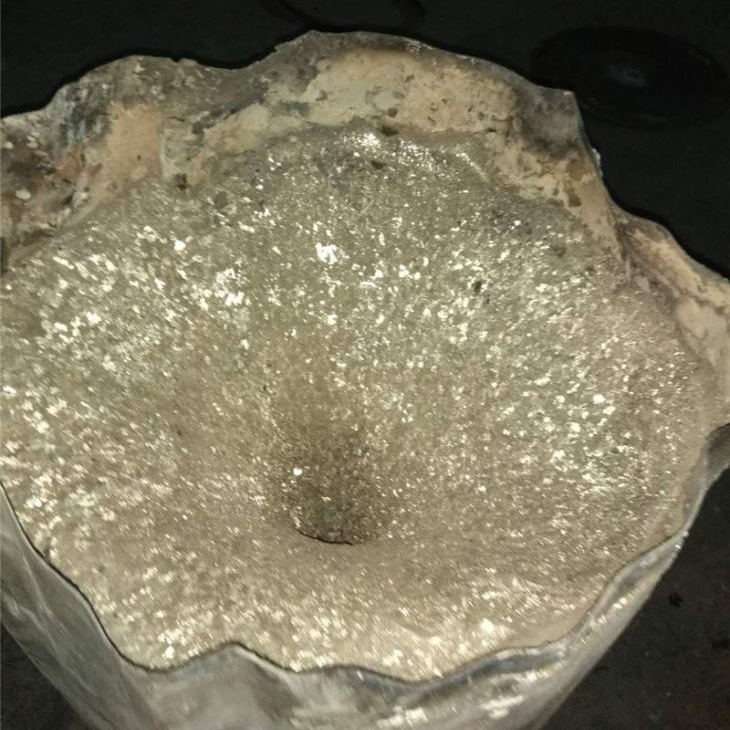

1. Reduksiya üsulu metal kalsiumun alınması üçün əsas üsuldur. Ümumiyyətlə, əhəngdaşı xammal kimi istifadə olunur, kalsium oksidinə kalsine edilir və azaldıcı olaraq alüminium tozu istifadə olunur. Kalsine edilmiş xırdalanmış kalsium oksidi və alüminium tozu (azaldıcı agent) müəyyən nisbətdə bərabər şəkildə qarışdırılır, bloka sıxılır və 0,01 vakuum və 1050-1200 temperaturda reaksiyaya girərək kalsium buxarı və kalsium alüminatı (alüminium oksidi) əmələ gətirir. azaldılmış kalsium buxarı 750-400 ° C-də kristallaşır. Kristallaşmış kalsium sıx bir kalsium külçəsi əldə etmək üçün arqonun mühafizəsi altında əridilir. Azaltma üsulu ilə istehsal olunan kalsiumun bərpa dərəcəsi ümumiyyətlə təxminən 60% -dir.
2. Əvvəlki kalsium elektroliz üsulu kontakt üsuludur. Bu üsulda xammal sərfi böyükdür, metal kalsiumun elektrolitdə həll olunma qabiliyyəti yüksəkdir, cari səmərəliliyi aşağıdır və məhsulun keyfiyyəti zəifdir (təxminən 1% xlor) və s.Bu çatışmazlıqları yaxşılaşdırmaq üçün sonralar kontakt üsulu maye katod üsulu elektroliz üçün təkmilləşdirilmişdir.
3. Kalsiumun təmizlənməsi: Yüksək təmizlikdə kalsium sənaye kalsiumunun yüksək vakuum distilləsi ilə daha da işlənməsindən sonra əldə edilə bilər. Ümumiyyətlə, distillə temperaturu 780-820 ° C-də idarə olunur və vakuum dərəcəsi 1 × 10-4 təşkil edir. Distillə müalicəsi kalsiumda xloridin təmizlənməsində daha az effektivdir. Azot birləşmələri ikiqat duzlar yaratmaq üçün distillə temperaturundan aşağı əlavə edilə bilər. Nitridlərin əlavə edilməsi və vakuum distilləsi ilə təmizlənməsi ilə kalsiumun tərkibindəki çirk elementlərinin xlor, manqan, mis, dəmir, silisium, alüminium, nikel və s. cəmini 1000-100ppm-ə, yəni 99,9% -99,99% yüksək təmizliyə endirmək olar. kalsium metalı.
Üçüncü hissə: Əsas məlumatlar
|
Ca Min% |
Çirkləri maksimum% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
İkinci növ: Ca Min 99,5%
|
Ca Min% |
Çirkləri maksimum% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Üçüncü Tip: Ca Min 99,85%
|
Ca Min% |
Çirkləri maksimum% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Dördüncü növ: Ca Min 99,95%
|
Ca Min% |
Çirkləri maksimum% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Dördüncü hissə: Forma

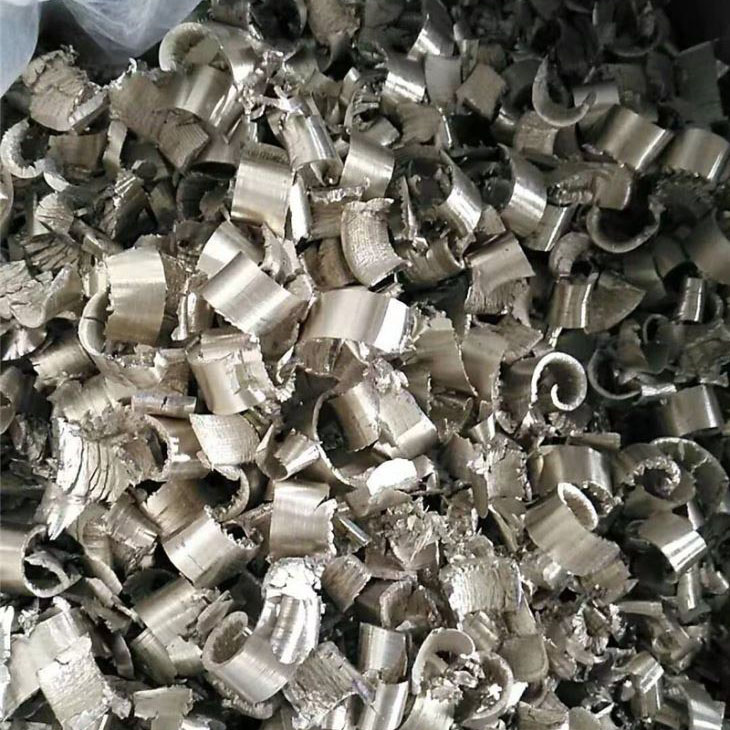

Torna: 80 kq/ Yeni Barabanlar, 6.4MT/80 zərb alətləri/20âFCL; 12.8MT/160 baraban/40âFCL

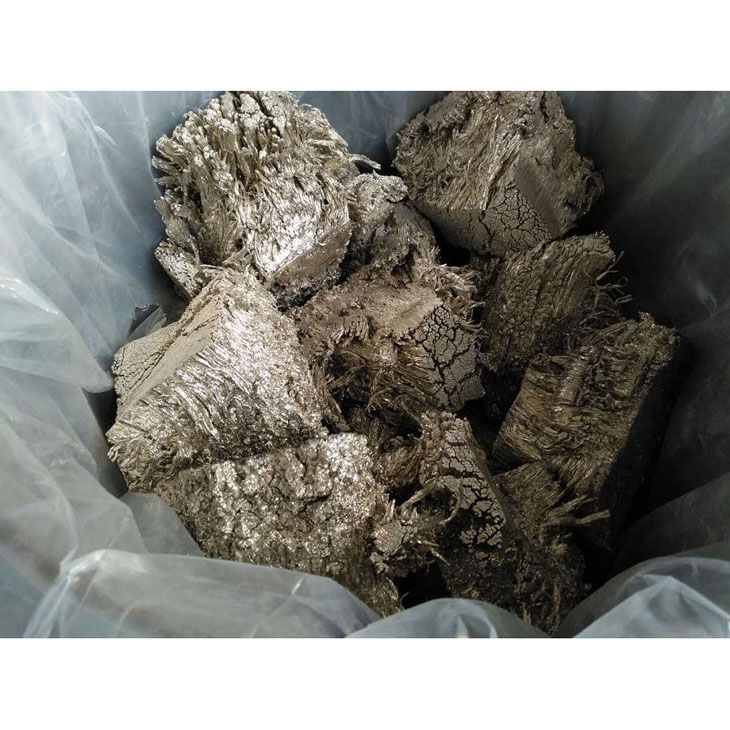

Parçalar: 125kg/Yeni Barabanlar;10MT//80barabanlar/20âFCL; 20MT/160 baraban/40âFCL

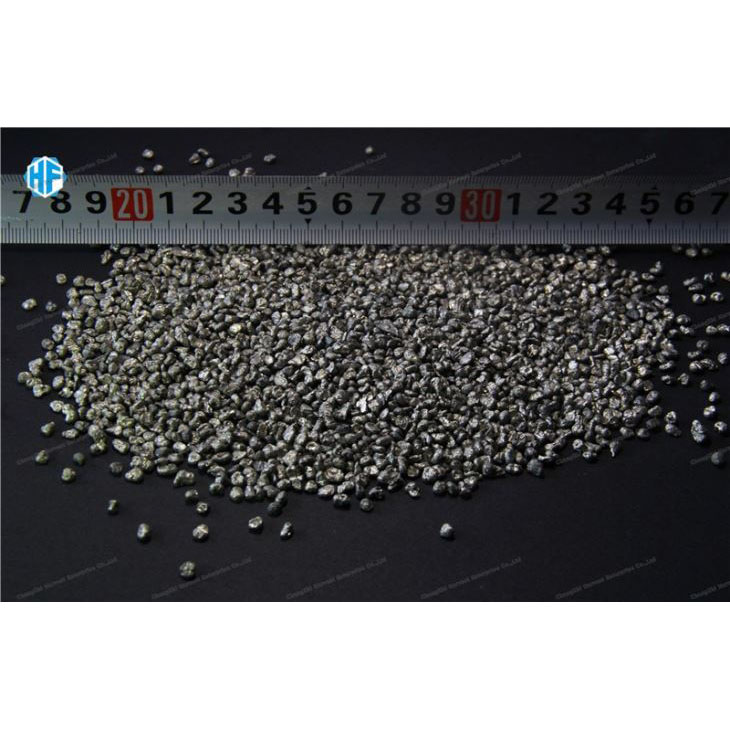

Qranullar: 175kg/Yeni Barabanlar;14MT//80barabanlar/20âFCL; 28MT/160 baraban/40âFCL
(Diqqət: İçərisində iki qat plastik plyonka ilə barabanlar. Bütün barabanlar BMT testindən keçib, Arqon yüklüdür)
